Micro-HeatExchanger ALLIANCE--マイクロ熱交換器


新しい気液熱交換器の開発

マイクロ気液熱交換器のコンセプト

1.高い熱通過率
2.高い伝熱面積密度(伝熱面積/体積)
3.省冷媒



マイクロ気液熱交換器の課題

1.管配置のばらつきによる抵抗増大
2.製作時の多数の細管群のハンドリング、位置決め
3.マニフォールドとの連結部でのシール

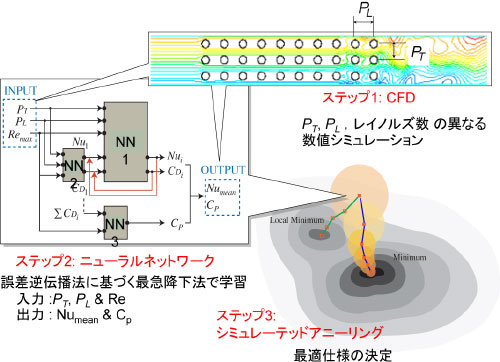

管配列の最適化シミュレーション

マイクロ管群熱交換器の管配列最適化

Step 1.列ピッチPL,行ピッチPTをパラメータにCFDを実行
Step 2.熱伝達率と通風抵抗の管配列依存性をニューラルネットワークによりデータベース化

Step 3.Simulated Annealingによる最適化


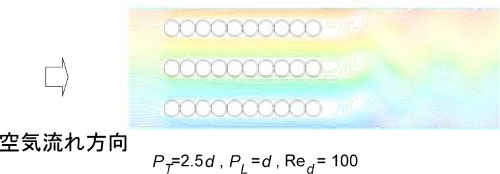

気液熱交換器での最適管配列

空気流れ方向にピッチ小の場合に、伝熱量/通風抵抗の比が増大







“試作”熱交換器効果を検証

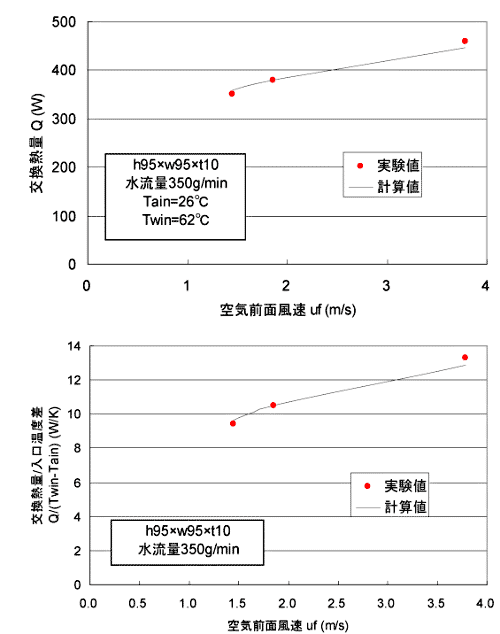

実験結果

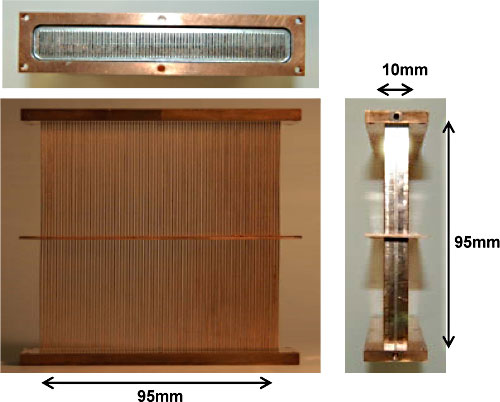

試作熱交換器φ0.3mm , PL=0.3mm , PT =0.75mm




コンパクト効果

同一交換熱量、同一ポンプ動力での比較





偏平管熱交換器実験結果


偏平管熱交換器

1.流れ方向に管が接触した管群熱交換器(PL=d)と,偏平管熱交換器の性能は同等

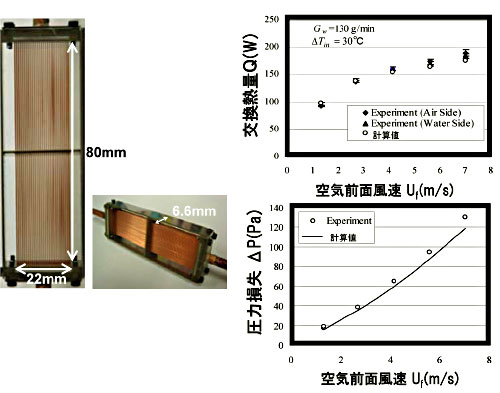

2.試作熱交換器:厚さ0.5mm,ピッチPT=1.2mm,奥行き10mmプレス加工偏平管を一体ロウ付






実験結果








M-HEXALLIANCEは、産学連携の新しいブランドです。
M-HEXALLIANCEは、産学連携の新しいブランドです。

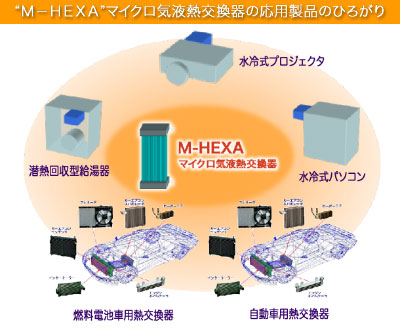

産学連携体「M-HEX ALLIANCE」では極細径チューブを用いた「マイクロ熱交換器」を開発いたしました。超小型・高性能・高信頼性はもとより、自由なデザイン性の創造にも貢献できるこの「マイクロ熱交換器」は、様々な分野での活用が期待されます。ぜひお気軽にお問い合わせください。
